光收发器安装介绍
发布时间:2024-05-20 浏览:20


一、光收发器安装介绍

1、 首先看光纤收发器的指示灯和双绞线端口指示灯是否已亮?

a、 如收发器的光口(FX)指示灯不亮,请确定光纤链路是否交叉链接?光纤跳线一头是平行方式连接;另一头是交叉方式连接。

b、如A收发器的光口(FX)指示灯亮、B收发器的光口(FX)指示灯不亮,则故障在A收发器端:一种可能是:A收发器(TX)光发送口已坏,因为B收发器的光口(RX)接收不到光信号;另一种可能是:A收发器(TX)光发送口的这条光纤链路有问题(光缆或光线跳线可能断了)。

c、双绞线(TP)指示灯不亮,请确定双绞线连线是否有错或连接有误?请用通断测试仪检测(不过有些收发器的双绞线指示灯须等光纤链路接通后才亮)。

d、有的收发器有两个RJ45端口:(To HUB)表示连接交换机的连接线是直通线;(To Node)表示连接 交换机的连接线是交叉线。

e、有的发器侧面有MPR开关:表示连接交换机的连接线是直通线方式;DTE开关:连接交换机的连接线是 交叉线方式。

二、光纤收发器的连接

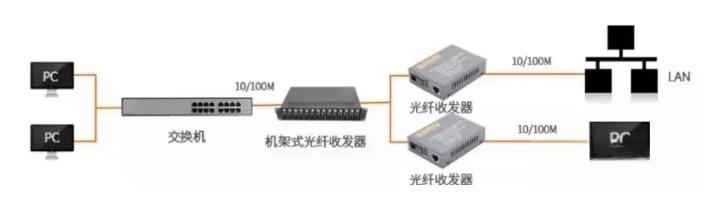

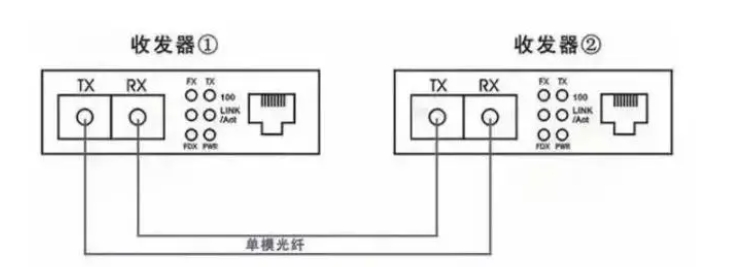

光纤收发器连接原理图

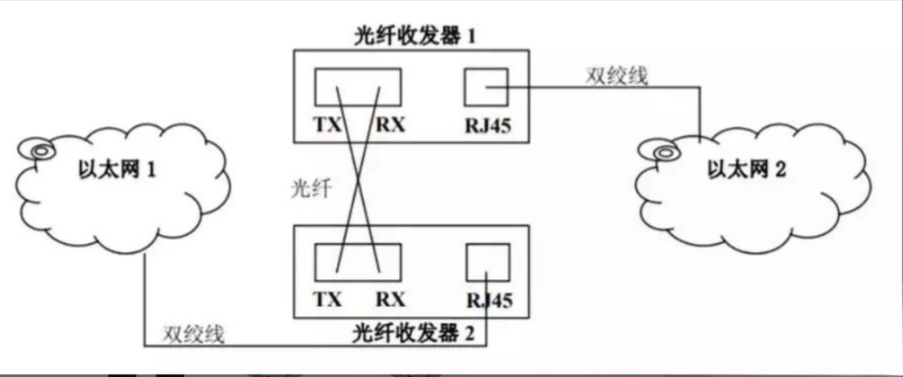

光纤收发器点对点的应用

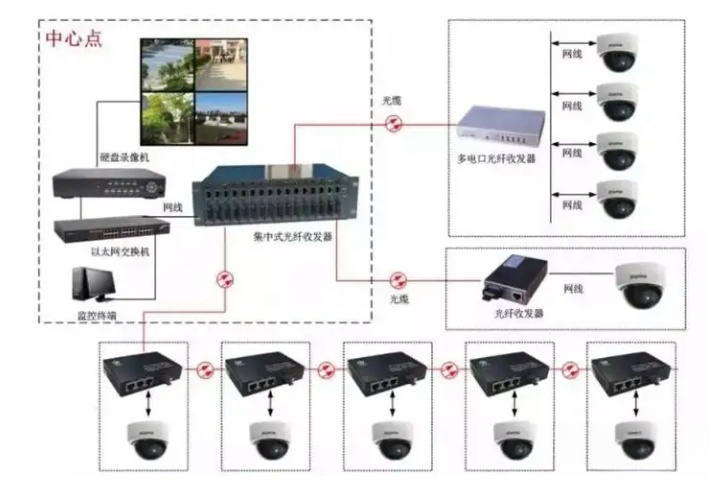

光纤收发器集中对远端多点的应用
